近日，我院“结构热力学与微纳化工”课题组在特种木材粘合剂的研制与应用方面取得突破，研究成果以“Dynamically Crosslinking Bio-Inspired Adhesives with High Bond Strength and Multi-Environmental Adaptability for Ultra-Low Temperature Adhesion”为题发表在国际顶级学术期刊Advanced Functional Materials上，成人色情 是唯一通讯单位。

木质复合材料在极端环境中的应用潜力巨大，尤其是在极地房屋建设和海洋石油工程等领域。然而，传统木材胶粘剂在耐水性、毒性残留以及高温压制固化方面存在诸多不足，限制了其在复杂应用中的有效性。为此，我院“结构热力学与微纳化工”课题组提出了一种创新的冷压胶粘剂解决方案，旨在提高木质产品的耐候性、结构韧性和环境性能。

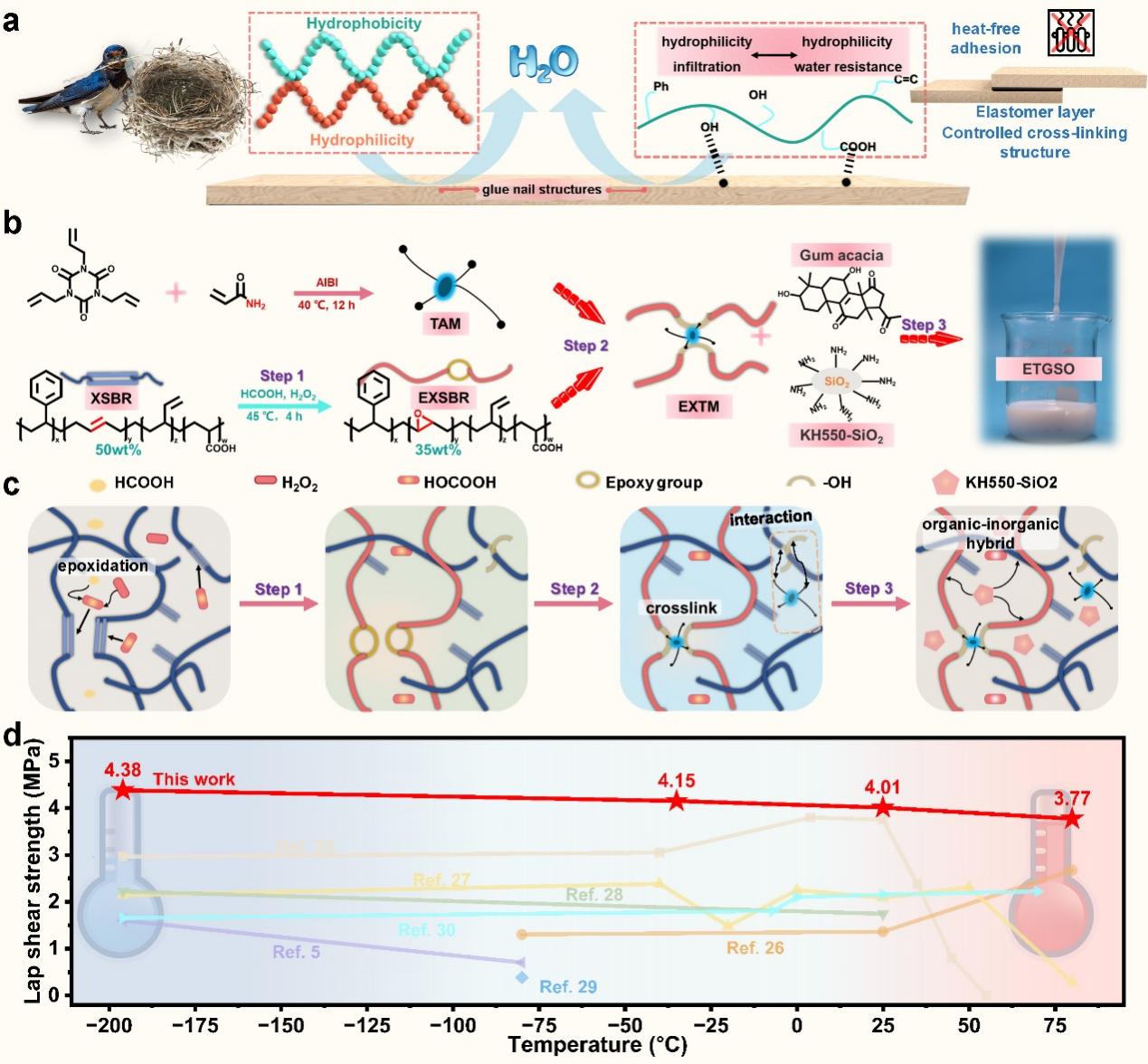

本研究灵感来源于鸟巢蛋白的交联机制，通过对羧基化苯乙烯-丁二烯乳胶进行原位环氧化改性，将非极性双键转化为高度反应性的环氧基团。结合多氨基预聚物、改性二氧化硅和环氧改性乳液，构建出了一种双物理-化学交联系统，成功开发出一种新型冷压胶粘剂。

该胶粘剂表现出优异的干湿剪切强度（4.03/1.96 MPa）和脱粘功（2.47 J），并在极端温度范围（-196至85 °C）内保持强度损失低于7%，在低温脆性方面也显著改善（-196 °C时强度保持在3.67 MPa）。此外，该材料具有持久的溶剂抵抗能力（浸泡36天后强度保持率为70%）以及阻燃特性。

基于这些卓越的性能，本课题组设计的无热粘合木材胶黏剂有望在极地房屋建设、深海石油开采及太空应用等多种复杂环境中得到广泛应用。这一创新材料的研发不仅为木材工业带来了新的发展机遇，同时也为在极端条件下的建筑和工程应用提供了切实可行的解决方案，助力可持续发展目标的实现。

本研究工作得到了广西重点研发项目（AB25069381）、广西科技重大计划（AA24206037）等基金的支持。

  论文连接：//doi.org/10.1002/adfm.202511884

  结构热力学与微纳化工课题组链接：//microcheme.cn/

一审一校：刘 娜 高 伟

二审二校：王欣鹏

三审三校：沈大强
